应用范围

可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的 各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流的保护及测控。具有保护功能："进线保护、出线保护、分段保护、配(厂)变保护、电动机保护、电容器保护、主变后备保护、发电机后备保护、PT监控及并列、各种非电量保护"。

通讯接口

与SCADA系统互动，实现无人值守，RGP501保护测控装置采用DeviceNet（CAN）现场总线和RS485总线双总线方式。支持标准MODBUS通信规约，将所有运行信息实时发送到上一级SCADA系统。包括遥测、遥信、保护定值、系统参数等。并能接收上一级SCADA系统下发的同步校时、遥控、遥调和保护定值整定、保护投退、系统参数修改等命令，实现变电站无人值班方案。

保护功能

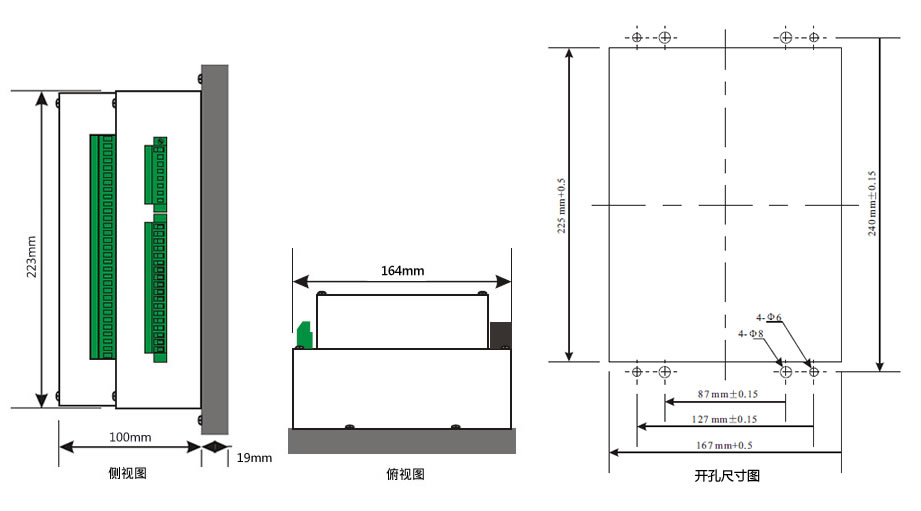

安装尺寸图
